№ п.п.

Операция

УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ

1

2

3

1

Подготовка общая

Приготовить: инструмент – ключи гаечные; отвёртку (для затяжки хомутов); нож (для резки шланга); охлаждающую жидкость (ОЖ) в количестве 1 литра; емкость для слива ОЖ.

2

Подготовка подогревателя к монтажу

Нарезать рукав резиновый отрезками длиной: входной рукав L1 = 220 мм; выходной рукав L2 = 570 мм (при необходимости подрезать).
Закрепить кронштейн на подогревателе шпильками при помощи шайб и гаек через втулки (см. приложение ПРМ-1006, рис. 1).
Надеть рукава на соответствующие патрубки подогревателя и закрепить соединения хомутами.

3

Подготовка автомобиля

Снять защиту двигателя.
Слить ОЖ.

4

Монтаж
тройника
19х14

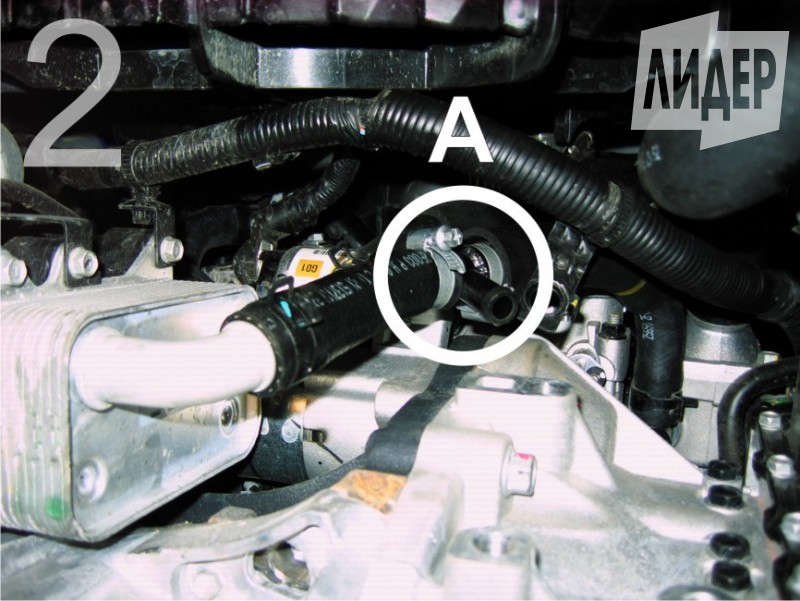

Разрезать шланг, идущий из-под термостата в теплообменник. Вырезать участок 20 мм и установить в разрез тройник 19х14 рис. 2, выноска А.

5

Монтаж подогревателя

Подогреватель установить на болт коробки передач (указано стрелкой Б на рис. 3).

6

Монтаж
тройника 35х14

Разрезать верхний шланг радиатора (рис. 4, выноска В), вырезать отрезок 20 мм.
Надеть хомуты S35-50 на разрезанный шланг.
Установить тройник в разрез шланга, боковым отводом, направленным вниз.

7

Соединение подогревателя с системой охлаждения

Залить через входной рукав в подогреватель 250 мл ОЖ.
Входной рукав с хомутом надеть на отвод тройника 19х14 рис.2 А и закрепить соединение хомутом рис.3 А.
Надеть на выходной рукав трубу гофрированную.
Выходной рукав провести к тройнику 35х14, надеть на отвод тройника и закрепить соединение хомутом (рис. 4 В).
Зафиксировать рукав ремешком через трубу гофрированную к ребру кронштейна вентилятора рис. 4, стрелка Г.
Заполнить систему охлаждения.
Тонкими стрелками на рис.3, 4 показано направление циркуляции жидкости через подогреватель.

8

Фиксация сетевого провода

Сетевой провод следует проложить и зафиксировать крепежными ремешками для обеспечения его сохранности от механических повреждений, а также исключения возможного контакта с подвижными и нагревающимися частями двигателя.

9

Заключительная операция

Проверить соединения на наличие подтекания ОЖ, при наличии устранить.
Установить аккумулятор и воздушный фильтр.
Запустить двигатель на 3-5 минут, и после остановки двигателя долить ОЖ до необходимого уровня.

10

Проверка работы подогревателя

Включить подогреватель в сеть 220 В (через несколько секунд будет слышен шум нагревающейся ОЖ), проверить нагревание выходного рукава.
Через 3-5 минут выключить подогреватель.
